Матриця 4X4 HDMI

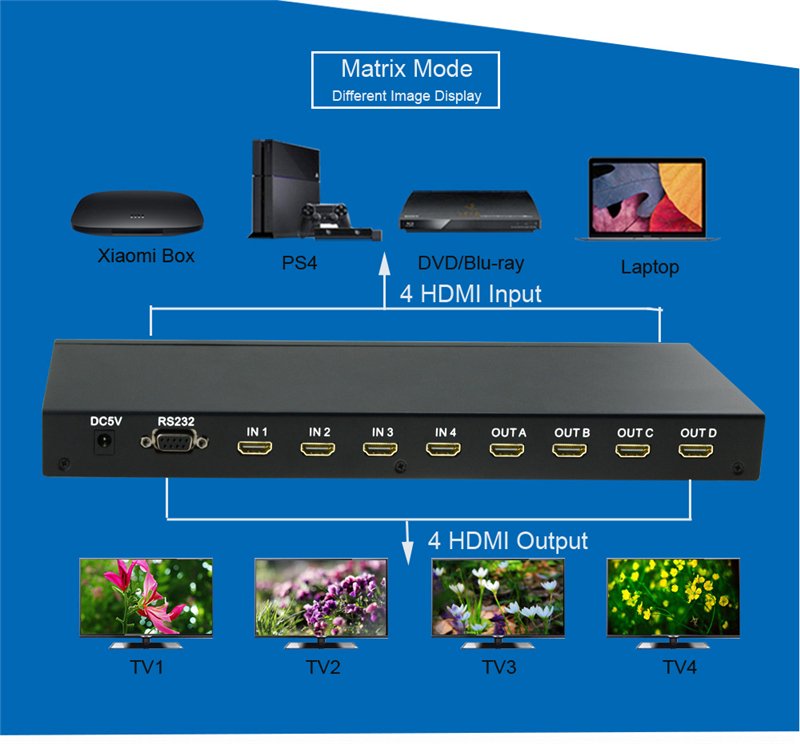

Матриця 4X4 HDMI може бути використана в якості HDMI розгалуджувача. Цей новий тип комутатора забезпечує безпрецедентну гнучкість і зручність маршрутизації високої чіткості аудіо / відео з будь-якого з чотирьох HDMI джерел відео на будь-який з 4-х дисплеїв високої чіткості по кабелю HDMI.

Це позбавляє від необхідності перепідключення джерел до дисплея, обладнаного одним входом. HDTV сигнали підтримуються аж до роздільної здатності 1080p через HDMI-кабель довжиною 50 футів. Матриця 4X4 HDMI працює з Blue Ray плеєрами, кабельними телевізійними приставками, DVD, DVR системами, персональними комп'ютерами, супутниковими телевізійними приставками, які підключаються до дисплея HDMI. Кожен джерело і дисплей доступний в будь-який час, вибрати його можна з ІЧ-пульта дистанційного керування або через порт RS232.

Особливості

• Підключіть будь дисплей HDMI для перегляду від будь-якого HDMI-джерела в будь-який час

• Підключіть будь-яке джерело, який буде відображатися на декількох моніторах одночасно

• HDMI або DVI до кабелів HDMI використовуються для підключення входів і виходjd матриці

• Кожен вхід має інфрачервоний випромінювач, який використовується для управління джерелом сигналу на далекі відстані за допомогою дистанційного керування.

• входи кожного дисплея можна перемкнути за допомогою пульта дистанційного керування ІК або через RS232

• Підтримка HDMI1.3b

• Підтримка найвищого дозвіл відео 1080p.

• Підтримка пропускної здатності 225MHz / 2,25 Гбіт на канал (6.75Gbps весь канал).

• Підтримка 12bit на канал (36bit весь канал) глибокий колір.

• Підтримка HDCP

• Підтримка нестислого аудіо, таких як LPCM.

• Підтримка стисненого аудіо, такі як DTS Digital, Dolby Digital, DTS-HD і Dolby True HD

Технічні характеристики:

Розмір HDMI - 24/50 / 60fs / 1080 / 1080i / 720p / 576p / 576i / 480p / 480i

Підтримує формат кольорового розряду - 36 біт

Підтримка аудіо формату - DTS-HD / Dolby True HD / 7.1 LPCM / DTS / Dolby-AC3 / DSD

Максимальна швидкість передачі - 2,25 Гбс

Сигнал введення та виведення ТМДС - 0,5 ~ 1,5 Вт

Сигнал вхідного та вихідного сигналів DDC - 5 Вт (TTL)

Відстань вхідного кабелю - ≤10 м HDMI AWG26

Відстань вихідного кабелю - стандартний кабель ≤15 м AWG26 HDMI

Максимальний робочий струм - 2.0A

Формат живлення -  вхід : AC (50HZ, 60HZ) 100V-240V; вихід : DC5V

Діапазон робочих температур - (-15 до +55 ℃)

Робочий діапазон вологості - від 5 до 90% OW (без конденсації)

Розмір (Д х Ш х В) - 310 х 150 х 36 мм

Вага - 1800г

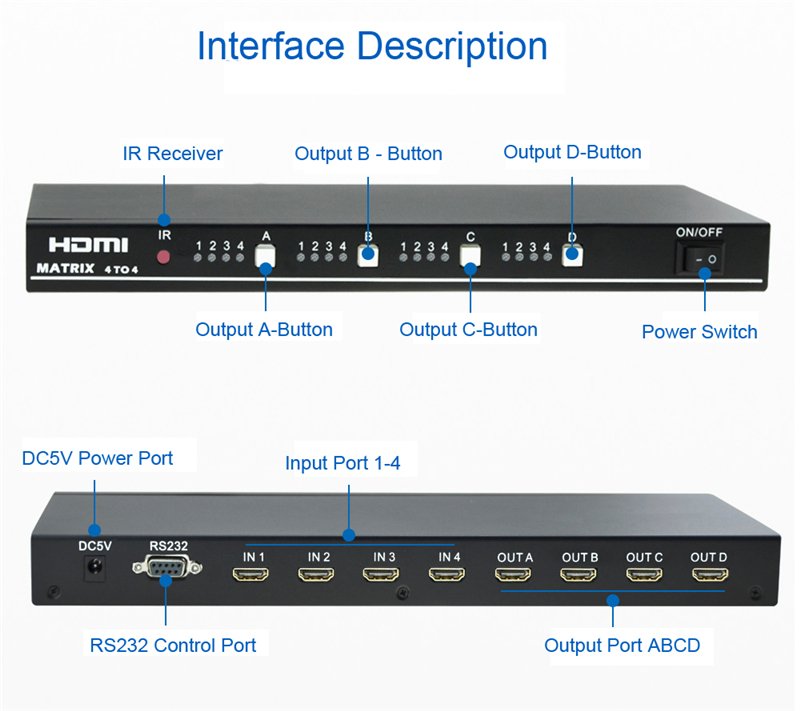

Сервіс та підключення:

1. Використовуйте кабель HDMI для підключення вихідного HDMI вихідного порту HDMI до входу HDMI матриці.
2. Підключіть один кабель з кожного пристрою джерела HDMI до входів HDMI Matrix.
3. Підключіть один кабель з кожного дисплея до виходів Matrix HDMI.
4. Використовуйте порт дистанційного керування RMT-IR для дистанційного перемикання між джерелами.
5. Підключіть джерело живлення 5 В до HDMI 4x4 HDMI
